Kellertreppen-EDV - Die Komponenten
in der Garage

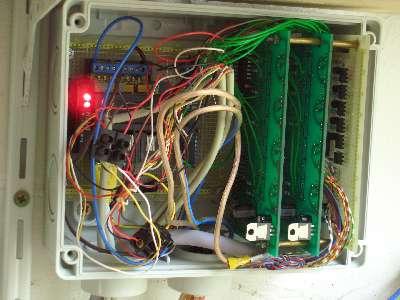

dienen (fast) ausschliesslich der Steuerung der Gartenbahn. Einzige Ausnahme bildet hier der AccessPoint, welcher die iPAQs und einen der Drucker im Keller mit WLAN versorgt.Der Beck IPC
dient zur Steuerung der Controller fuer die Modellbahn im Garten. Es ist ein SingleChip-PC auf Basis eines 16bit 186-Prozessors mit einem DOS-aehnlichen Echtzeit-Betriebssystem.Er verfuegt ueber RAM, Flashdisk, 2 serielle Schnittstellen, einen Ethernet Controller und diverse I/O-Leitungen sowie einen embedded webserver - in einem DIL32 Gehaeuse.
Mittels seines 10bT Interfaces ist er mit dem Netzwerk im Haus verbunden, die gartenbahnseitige Anbindung ist mittels einer seriellen Schnittstelle unter Umsetzung auf RS485 realisiert.
Eine umfassendere Beschreibung findet sich im Bereich LGB - eine Steuerung.
Links: Steuerung der Controller am RS485 Bus - Rechts: Trafosteuerung

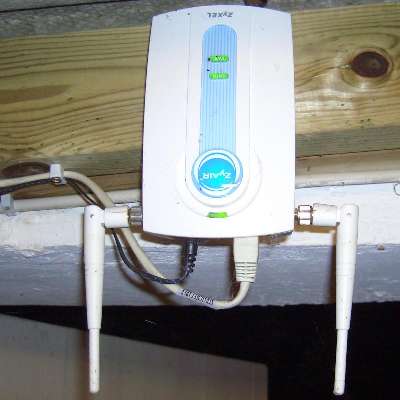

ZyXEL ZyAir B1000
Der AccessPoint arbeit nach dem IEEE 802.11b Standard im 2.4GHz Bereich und verbindet die drahtlos ebenfalls nach diesem Standard arbeitenden Komponenten wie die iPAQs und den Multifunktionsdrucker mit dem Hausnetzwerk. Gemaess des Alters dieses Geraetes geschieht dieses mit 11mbit/s, was angesichts einer Anbindung an das Hausnetz ueber eine RG58-Leitung unter Verwendung eines Media Converters nicht steigerbar waere. Fuer den Anwendungszweck ist die Geschwindigkeit mehr als ausreichend.

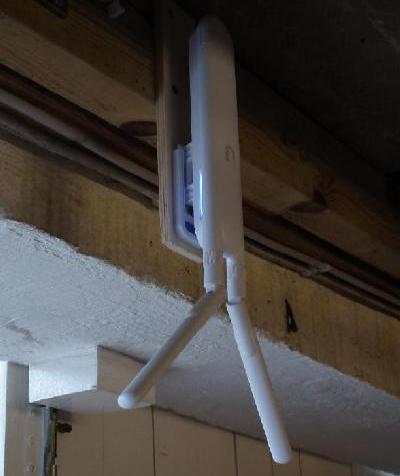

Verbindung halten...

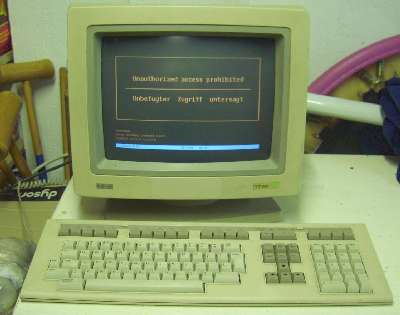

Das VT340
ist ein grafikfaehiger 13" Farbmonitor, der ueber eine seiner seriellen Schnittstellen mit einem Terminalserver (DECserver 90TL) verbunden ist und somit den Zugriff auf die Maschinen im Keller ermoeglicht.Die hauptsaechlichen Verwendungszwecke dieses Geraets bestehen in der Bearbeitung von Files fuer die Gartenbahnsteuerung sowie im gelegentlichen Tracen des Automatikbetriebs der Bahn.
500 x 800 Bildpunkte, 16 Farben aus 4096 darstellbar
REGIS- und Tektronix 4010/4014-Befehlsatz
2 Seiten Grafik- u. 6 Seiten Textspeicher
RS232 und DEC423-Schnittstelle, Anschluesse fuer Maus, Tablett und Drucker

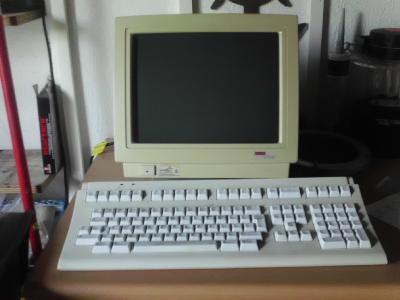

... um mal eben etwas zu editieren

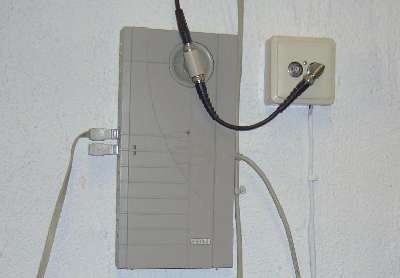

DECserver 90TL
Der Terminalserver ist fuer asynchrone Verbindungen mit bis zu 57.6 kbit/s ausgelegt und unterstuetzt die LAT und TCP/IP Protokolle. Netzwerkseitig ist er ueber sein 10b2 Interface mit dem Netzwerk im Haus verbunden und bietet acht Schnittstellen fuer Endgeraete mit seriellem Anschluss.Einzige Verwendung dieses Geraetes ist z.Zt. der Betrieb des VT340 Terminals.
Serielle Schnittstellen an der RG58 Leitung

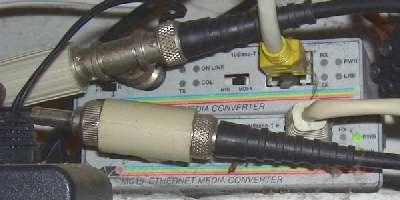

Media Converter AT-MC15
Infrastrukturelle Gegebenheiten erfodern den Einsatz dieser Geraete von Allied Telesyn. Sie ermoeglichen den Anschluss von Geraeten mit einer 10bT-Schnittstelle (RJ45) an das vor Ort vorhandene RG58/BNC Kabel (10b2).
Signalumsetzer
